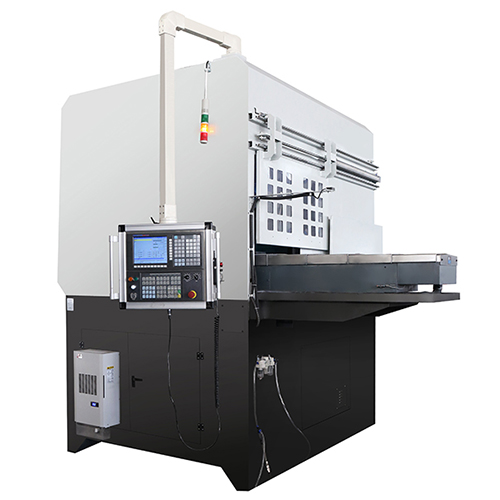

圓盤鋸—鋁冒口鋸切專機技術參考

設備概述：
  此設備主要用于壓鑄島鋁鑄件冒口的鋸切，采用全封閉結構，圓盤鋸片作為切割工具，CNC數控系統控制，與上料機器人之間信號交互，實現鋸切過程自動化，鋸切速度通過數控系統控制。（點擊此處詳見技術參數）

性能特點：
1、專為切割鋁冒口設計，采用數控系統控制，精度高，操作方便；
2、雙立柱式結構，直線導軌導向，導向穩定可靠。工裝90°翻轉設計，一次裝夾即可達到切割要求；
3、伺服電機驅動切割電機沿Z、X軸移動實現快速接近工件定位，Y軸伺服電機帶動工件進給鋸切料柄，工裝90°翻轉后Y軸Z軸聯動實現沿工件輪廓鋸切冒口。快進、工進。動作之間的轉換，穩定，靈活可靠；
4、鋸切完的冒口通過斜坡直接滑入廢料小車，廢料下車放置在機床底部；
5、整機外防護，護罩外預留上料工位方便機器人上料；
6、故障報警裝置，快速診斷故障，維修維護方便；
7、導軌絲杠集中潤滑，配備自動潤滑泵；
8、配備氣槍，方便清理鋸屑；
9、為保證整機的性能穩定，整機主要零部件熱實效處理，保證最小幾何變形；
10、內部氣吹，將護罩上及底部鋁屑吹至落料口；
11、維修方便性，不得出現簡易維修大拆大卸現象；
12、機床四個角要有水平調整塊，安裝固定孔開25的孔，固定膨脹螺絲用；
13、內部鋁屑的排屑及清理要方便，內部擋板及導屑板設計合理，Y軸周邊封堵邊緣用毛刷；
14、機床設置叉車孔，方便5T叉車搬運；
15、機床報警信息要準確、方便現場維修檢查；
16、工裝表面及定位面、支撐面等要有吹氣裝置，保證沒有鋁屑；
17、運動部分電纜采用拖鏈柔性電纜，品牌：米思米；
18、工裝定位銷采用彈簧錐銷，方便產品定位安裝；
19、各軸護罩采用不銹鋼護罩。
